一、基本原理:
氧化鋅避雷器是目前國際上理想的過電壓保護器,它采用了氧化鋅電阻為主要原件,與傳統的碳化硅避雷器相比,大大改善了電阻片的伏安特性,提高了通流能力,可以做成無間隙避雷器。因此帶來了電器結構特點的根本變化。
當避雷器在正常工作電壓下,流過避雷的電流僅是微安級,當遭受過電壓時,避雷器優異的非線特性發揮了作用,流過避雷器的電流達數千安培,避雷器處于導通狀態,釋放過電壓能量,從而防止了過電壓對輸變電設備的侵害。

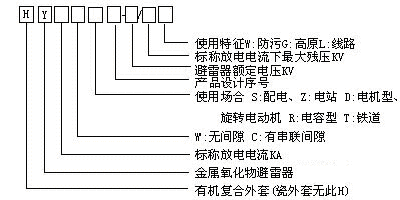

二、型號說明:
三、使用條件:
1.環境溫度不高于+40℃,不低于-40℃
2.海拔高度不超過1000m-2000m
3.最大風速不超過35m/s
4.地震裂度7度及以下地區
5.電源頻率50Yz或60Yz
6.長期施加在避雷器上的工頻電壓不超過避雷器的持續運行電壓。異常使用條件、需在訂貨時說明并雙方協商解決。
四、性能特點:
本公司生產的0.22-110KV級各種類型的氧化鋅避雷器。除各項性能符合國家標準GB11032外,還有以下特點:
1 .實配直流參考電壓高于國標規定值4%以上,有利于提高避雷器的穩定性。
2 .能量耐受能力裕度大,如10KV配電型避雷器2mA方波通流容量實際可達150A;4/10μs大電流沖擊耐受能力達65KA。
3 .泄漏電流小,0.75倍直流1mA電壓下的泄漏電流通常不大于20μA,而且耐老化性能好,長期使用穩定可靠。
4 .密封結構先進可靠,復合外套采取一次性整體模壓成型。
5 .產品爬電距離大,耐污性能好。
6 .可根據用戶要求進行設計和生產各類有特殊要求的產品。

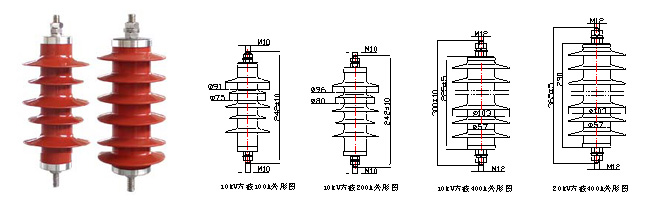

五、3~20kV復合外套氧化鋅避雷器:
